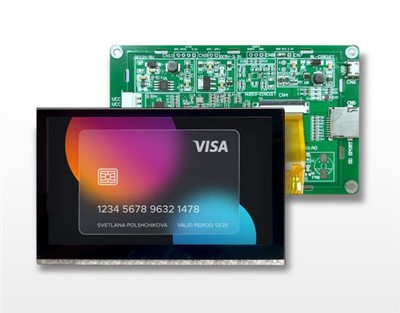

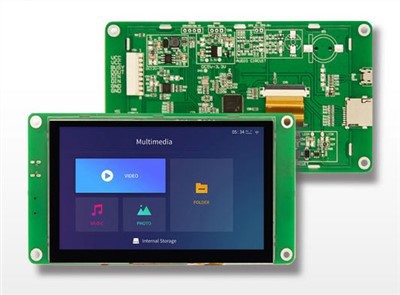

TFT da 4,3 pollici con display touch

Schermo LCD TFT Nematic
Nematic è una parola greca, il significato della parola nel thread è lo stesso dell'inglese. Soprattutto perché ad occhio nudo si osserva il cristallo liquido, sembra un motivo di seta. Le molecole dello schermo LCD nello spazio della disposizione regolare di una dimensione, tutte le molecole dell'asse lungo dell'asta delle molecole di cristalli liquidi sceglieranno una direzione particolare (cioè il vettore di puntamento) come albero principale e saranno disposte parallelamente l'una all'altra. E non mi piace che il cristallo liquido lamellare abbia una struttura a strati. Rispetto all'allineamento dei cristalli liquidi del tipo a colonna a strati non c'è ordine, vale a dire che il suo parametro d'ordine S è inferiore al cristallo liquido lamellare e la sua viscosità è inferiore, quindi è più facile scorrere (il suo flusso proviene principalmente dal libero movimento delle molecole nella direzione dell'asse lungo). Il cristallo liquido lineare è il comune schermo LCD TFT a cristalli liquidi di tipo TN (Twisted nematic).
Schermo LCD TN (Twisted Nematic).
Dalla figura 10 possiamo sapere che quando non c'è tensione applicata tra i due pezzi di vetro superiore e inferiore, la disposizione del display LCD sarà conforme alla membrana dei due pezzi di vetro superiore e inferiore. Per il tipo TN di LCD e corrisponde al punto di vista del film dei poveri a 90 gradi. (vedere figura 9) in modo che le molecole di cristalli liquidi siano disposte su e giù ruotino automaticamente di 90 gradi quando la luce incidente passa attraverso la pellicola polarizzante superiore, la polarizzazione delle onde luminose ordinerà solo la direzione. Attraverso le molecole di cristalli liquidi, le molecole di cristalli liquidi ruotano di 90 gradi, quindi quando le onde raggiungono la pellicola polarizzante inferiore, la direzione di polarizzazione della luce ha appena ruotato di 90 gradi.

Schermo LCD di tipo STN (Super Twisted Nematic).
Il display LCD STN e il display LCD TN sono molto simili nella struttura, la differenza principale tra il display LCD TN è la disposizione delle molecole di cristalli liquidi, l'angolo di rotazione dall'alto verso il basso. Sono disposte un totale di 90 gradi e il tipo di molecole di cristalli liquidi LCD STN, l'angolo di rotazione sarà maggiore di 180 gradi, solitamente è 270 gradi. (vedi figura 12) a causa del suo angolo di rotazione è diverso, le sue caratteristiche sono diverse. Dalla figura 13 tipo TN e digitando la tensione LCD STN della curva di trasmittanza possiamo sapere che, quando la tensione è bassa, il tasso di penetrazione della luce è molto elevato. Con un'alta tensione, la velocità di penetrazione della luce è molto bassa. Appartengono quindi alla configurazione delle polaroid Normal White.
LCD TFT (schermo LCD con transistor a film sottile)
TFT LCD La traduzione cinese del nome è chiamata display a cristalli liquidi con transistor a film sottile, fin dall'inizio abbiamo menzionato che il controllo della tensione LCD è necessario per produrre il grigio. E l'uso di un transistor a film sottile per generare la tensione, per controllare la transizione del display a cristalli liquidi, è chiamato LCD TFT. Dal punto della struttura in sezione trasversale della figura 8, tra i due strati di vetro superiore e inferiore, con LCD, si formerà un condensatore a piastre parallele, lo chiameremo CLC (condensatore a cristalli liquidi). La sua dimensione è di circa 0,1 m3, ma nell'applicazione pratica, la capacità e non è in grado di mantenere la tensione fino alla prossima volta per aggiornare i dati nell'immagine.

Il processo di fabbricazione di un TFT (transistor a film sottile) con display touch è complesso e prevede molteplici passaggi precisi. Quella che segue è una breve introduzione al processo generale.

Preparazione del substrato di vetro:Come base per l'array TFT viene selezionato un substrato di vetro pulito. Viene sottoposto a una pulizia rigorosa per rimuovere eventuali particelle o contaminanti.

Deposizione di transistor a film sottile:Utilizzando tecniche come la deposizione chimica da fase vapore (CVD), la deposizione fisica da fase vapore (PVD) o il rivestimento a rotazione, vari strati vengono depositati sul substrato per creare le strutture TFT. Questi strati includono tipicamente l'isolante di gate, l'elettrodo di gate, lo strato semiconduttore, il dielettrico interstrato, gli elettrodi di source/drain e lo strato di passivazione.

Fotolitografia:Ogni strato depositato viene modellato utilizzando la fotolitografia, dove un fotoresist viene applicato ed esposto alla luce ultravioletta attraverso una maschera che definisce il motivo. Il fotoresist esposto viene quindi sviluppato, lasciando il disegno desiderato sul substrato dopo l'attacco.

Filtro colore e integrazione dell'array:I filtri colorati vengono creati stampando o rivestendo coloranti RGB (rosso, verde, blu) sul substrato e quindi ricoprendoli con uno strato protettivo. La matrice TFT è allineata e collegata alla matrice di filtri colorati per formare la matrice di pixel.

Attacco polarizzatore:Le pellicole polarizzanti sono attaccate alle superfici superiore e inferiore dello stack LCD per controllare la polarizzazione della luce e consentire la formazione dell'immagine.

Gruppo retroilluminazione:Un'unità di retroilluminazione a LED è assemblata e collegata al gruppo display per illuminare l'LCD. Possono essere inclusi diffusori e riflettori per migliorare la distribuzione della luce e l'uniformità della luminosità.

Fabbricazione del sensore tattile:Per i touchscreen capacitivi, è possibile utilizzare un secondo substrato per creare lo strato del sensore tattile. Questo strato è modellato con una griglia fine di ITO o altro materiale conduttivo. In alternativa, il sensore tattile può essere integrato direttamente sulla parte superiore della serie di filtri colorati durante le prime fasi della produzione.

Integrazione touch:Il sensore tattile è allineato e collegato al gruppo display. Questa fase può comportare l'uso di adesivi ottici trasparenti (OCA) per garantire un'interfaccia piatta e trasparente.
